제품 상세 정보:
|
| 종류: | 잉크젯 프린터 | 인쇄 크기: | 600mm*900mm, A1 |
|---|---|---|---|
| 적용 가능한 산업: | 인쇄소, 기타, 광고 회사 | 조건: | 새로운 |
| 판형: | 평상형 프린터 | 사용: | 종이 프린터, 튜브 프린터 |
| 자동 등급: | 자동 | 색 & 페이지: | 다중-컬러 |
| 전압: | 220V | 차원(l*w*h): | 4.92*5.25*4.53피트(L*W*H)/1.50*1.6*1.38m |
| 무게: | 320 KG | 보증: | 13개월, 13개월 |
| 잉크 종류: | 자외선 잉크 | 주요 판매점: | 높은 생산성 |
| 판매 유형: | 뜨거운 제품 2022 | 기계 시험 보고: | 제공 |
| 비디오 출입 검사: | 제공 | 핵심 부품에 대한 보증: | 13개월 |
| 핵심 부품: | 모터, 보드 시스템 | 제품 이름: | 6090 Uv 평상형 트레일러 프린터 |
| 잉크 종류: | UV 하드 잉크/UV 소프트 잉크 | 적용: | 플랫 품목 및 회전 품목 |
| 프린팅 재료: | 금속, 세라믹, 아크릴 보드, 목재, 가죽 등 | 색상: | 사전 코딩+CMYK+White+Golden 와니스 |
| 프린트 헤드: | 4개 TX800 | 운영 체제: | 윈7/윈10 |
| RIP 소프트웨어: | 메인탑 6.1/사진 인쇄 옵션 |

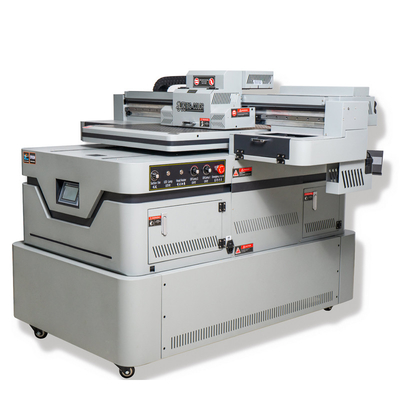

큰 색상 작은 크기의 UV 플래트베드 프린터는 하나의 프린터로 회전 및 평면 재료에 인쇄 할 수 있습니다. 그것은 동시에 색상, 흰색 및 발크를 인쇄 할 수 있습니다.미러 프린팅과 백 프린팅을 지원합니다. 모든 종류의 산업 생산에 사용할 수 있습니다..
아직 머리 통증이 있으세요?
코팅을 바꾼 후 먼지가 재질에 떨어질까 걱정되나요?
미러 완성 스테인리스 스틸에 추가 선장 없이 사진을 인쇄하는 방법에 대해 주저합니까?
우리는 이제 당신을 위한 솔루션을 가지고 있습니다. 4개의 헤드, 한 개의 헤드에서 선보인 코팅을 인쇄하고,
제어하기 쉽고 인쇄 속도는 동일합니다.
저희와 함께 세부 정보를 확인해 주세요.
ZT-6090에 대한 사양 | ||||||
제품 이름 | uv6090 평면 프린터 | |||||
모델 | ZT6090 자외선 프린터 | |||||
프린터 헤드 | 4 pc TX800 | |||||
속도 | 7.5m2/h (생산 모드) / 5.5m2/h (정밀 모드) / 4.5m2/h (고정밀 모드) | |||||
최대 해상도 | 720*4320 dpi | |||||
잉크 | 전면 코팅+4색+백색+발크+황금색발크 | |||||
인쇄 방식 | 미러 마감 스테인리스 스틸, 유리, 아실릭 보드, 나무, 보드, 금속, 가죽 등 | |||||
연결 포트 | USB3.0 고속 전송 포트 | |||||
기계 차원 | 1.5*1.6*1.38m (저 테이블과 함께, 당신이 그 지원을 필요로하지 않는 경우, 또한 괜찮습니다) | |||||
패키지 크기 | 1.85*1.69*1.05m=3282 | |||||
모델 번호 | 프린트 헤드 | 인쇄 부지 | 인쇄 높이 | 속도 | 색상 |
6090-dx8 | 3개 에프슨 DX8 | 600*900mm | 250mm | 4.5m2/h | CMYK+W+V |
6090-dx9 | 3개 에프슨 xp600 | 600*900mm | 250mm | 4.5m2/h | CMYK+W+V |
6090-4720/3200 | 3개 에프슨 4720 | 600*900mm | 250mm | 7.5m2/h | CMYK+W+V |
6090-4H | 4개 에프슨 DX8 | 600*900mm | 250mm | 7.5m2/h | 전면 코팅+ CMYK+W+V |
4 머리 용액 선택 | |
1. | 전면 코팅 + 흰색 + 색상 + 라크 사전 코팅은 금속, 유리, 타일 등에 인쇄하는 경우 사전 코팅을 교환하기 위해 손으로 인쇄할 필요가 없다는 것을 의미합니다. 우리의 프린터 헤드는 직접 인쇄할 수 있습니다. |
2 | 인쇄 접착제 + 흰색 + 색상 + 라크 이 특수 PET 필름의 사용은 PET 필름에 접착제를 인쇄하기 위해, 그 다음 재료에 PET 필름 접착제를 |
3 | 흰색 + 색상 + 밝은 색상 + 은색 이것은 2 개의 다른 발크 인쇄를 위한 것입니다. 그러면 당신의 그림이 다른 엠보스 효과를 가지고 있는지 확인 |
4 | 흰색에 2개 + 색에 2개 발크는 없지만 인쇄 속도는 위의 솔루션보다 두 배나 빨라요. |
모든 솔루션 우리는 당신이 필요한 잉크를 지원 할 수 있습니다 저희에게 이야기하는 것을 자유로이 느끼십시오 |

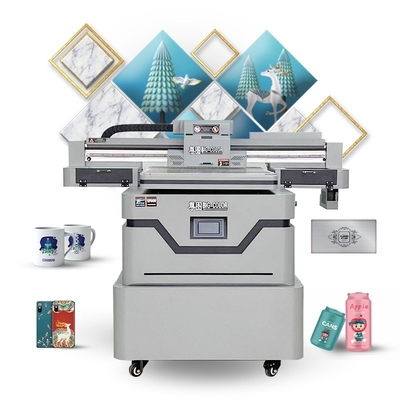

1) 플래트베드 재료뿐만 아니라 프린터 실린더에도 인쇄 할 수 있습니다.

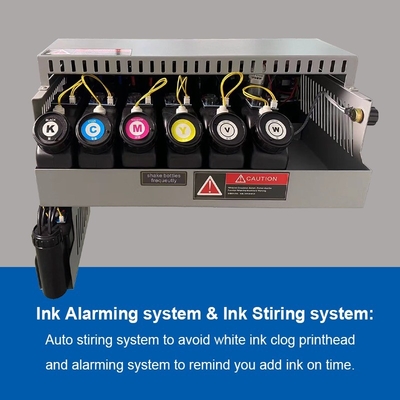

2) 흰색 잉크와 잉크가 없는 알람 시스템을 위한 자동 혼합 시스템.
3) PTFE 세포형 평면형,간구성 있고 안정적
4) 캐리 높이는 250mm까지 도달 할 수 있으며, 3개의 머리 + 흰색 + 색상 또는 4개의 머리까지 작업 할 수 있습니다.
5) 동일한 사진에 한 번에 여러 번 인쇄를 지원합니다.
6) 우리의 큰 색상은 10 년 이상 프린터 연구 제조에 초점을 맞추고 있습니다. 우리는 또한 OEM 인쇄 기계에 작업합니다.그래서 우리는 또한 당신이 필요하면 인쇄 요청에 대한 최고의 제안과 솔루션을 줄 수 있습니다.
전화 케이스
* 조사 및 컨설팅 지원
* 샘플 테스트 지원
* 우리 공장을 보세요.
* 기계의 설치와 사용에 대한 교육
* 해외에서 기계에 서비스를 제공하는 엔지니어.
